[ISO42010] SW 아키텍처의 표준

 I. SW Architecture의 표준, ISO/IEC/IEEE42010의 개요

가. ISO/IEC/IEEE42010의 정의

     - 소프트웨어의 컴포넌트의 특성, 관계들로 구성되는 시스템의 구조를 설계하고 전개하기 위한 지침과 원리에 대한 국제표준

- SW 집약적 시스템에서 아키텍처가 표현해야 하는 내용 및 관계를 제공하는 아키텍처 명세를 위한 표준모델 (SAD와 같은 SW 아키텍처를 설명에 대한 국제표준)

- 시스템 및 소프트웨어의 프레임 워크 및 아키텍처 기술 언어에 적용되는 요구 사항을 정의한 아키텍처 기술에 대한 국제표준

나. ISO/IEC/IEEE42010의 필요성/특징

구분	특징	설명
비즈니스 측면	변화민첩성	다양한 비즈니스 요구사항에 대한 민첩한 대응(Agility)
	비용절감	소프트웨어 재사용, 자산화를 통한 개발비 절감(ROI,TCO)
	표준화	재사용 가능한 산업별 표준화 지원(Standard)
기술적 측면	의사소통	개발관련 이해당사자들간의 원할한 의사소통수단(Communication)
	복잡성	소프트웨어 복잡성 증가에 따른 해결대안(Complexibility)
	관점모형	이해당사자들간의 관심사에 대한 모형 제시



구 분	설 명
표준화	아키텍처와 관련된 용어 및 개념의 통일
중립성	모델링 언어, 방법론 제시하지 않음, 개발 상위 레벨에서의 논리적 SA 표현
유연성	(표준화된 개념으로) 다양한 규모의 시스템 구축 시 적용 가능
의사소통	요구사항/설계의 차이를 개선, 이해관계자 관점에서의 표현

II. ISO/IEC/IEEE42010 구성도 및 구성요소

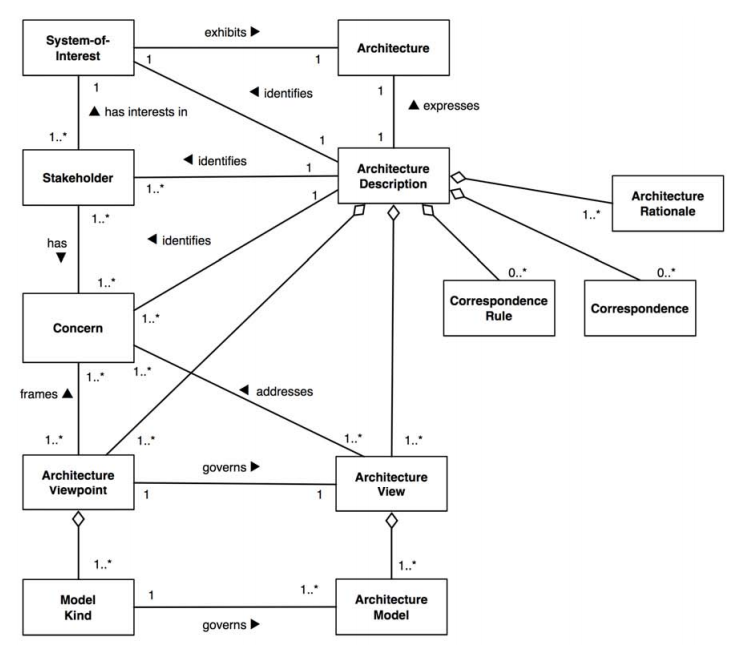

가. ISO/IEC/IEEE42010의 구성도

- 이해관계자들 간 의사소통 등을 위한 SW 아키텍처를 표현하는 표준화된 모델



나. ISO/IEC/IEEE42010의 구성요소

구성요소	설명
System of Interest (대상 시스템)	각 어플리케이션들, 서브 시스템들, 시스템의 집합, 제품라인, 제품군 등의 구현체
Architecture Description (AD)	- 아키텍처를 기록하기 위한 산출물들을 의미(expresses an architecture) - 하나의 AD는 System에 대한 관심사를 나타내는 관심사(Concern)와 관련, 이에 대응하는 하나 이상의 Stakeholder와 연관됨 - 하나의 AD는 System의 하나 이상의 View로 구성
관련성 (Correspondence)	- AD Element와의 관계 정의
Architecture Rationale (구조적 이유)	- 선택되어 설계된 아키텍처에 대한 논리적 근거
이해관계자 (Stakeholders)	- 소프트웨어 시스템 개발에 관련된 모든 사람과 조직  (고객, 최종사용자, 개발자, 프로젝트 관리자, 유지보수자, 마케팅 담당자 등 포함)
관심사(Concerns)	- 동일한 시스템에 대해 각 이해관계자들은 서로 다른 의견과 목표. - 이해관계자의 관점에 따른 서로 다른 견해 * 사용자 입장 : 신뢰성, 보안, 사용성 등의 품질이 만족되어야 함 * 유지보수자 입장 : 유지보수가 쉬워야 함 * 개발자 입장 : 적은 비용과 인력으로 개발이 가능해야 함
관점 (Viewpoint)	- 이해관계자들이 보고 싶은 관점(Viewpoint) - 서로 다른 역할이나 책임으로 시스템이나 산출물들에 대해 서로 다른 관점(Where 에 맞추어짐) - View를 구성하기 위한 규칙을 정의하는 패턴, 각각의 View에 1:1로 대응
뷰(View)	- 복잡한 소프트웨어 아키텍처를 다양한 Stakeholder들이 소프트웨어 아키텍처를 바라보는 측면으로서, View는 시스템의 여러 가지 측면을 고려하기 위한 다양한 관점(Viewpoint)을 바탕으로 정의. - 이해관계자들의 생각이나 견해로부터 전체 시스템을 표현 - 이해관계자들이 보고자 하는 목표(시스템, 산출물 등) - What 중심(UML의 4+1 View : De facto Standard)
	1) 사용 사례 관점 (Use Case View)-	- 시스템의 외부 사용자 관점에서 사용 사례(use cases)와 이들간의 관계를 정의 - 시스템 아키텍처를 도출함
	2) 설계 관점 (Logical View)	- 상위 수준에서 시스템의 논리적인 구조와 행위(behavior )를 클래스, 인터페이스, 협력관계 (collaboration)로 정의 - 시스템의 기능 요구사항을 설명
	3) 구현 관점 (Implementation View )	- 독립적으로 실행되는 컴포넌트와 이들간의 관계를 정의
	4) 프로세스 관점 (Process View)	- 시스템의 non-functional 요구사항을 설명
	5) 배치 관점 (Deployment View)	- 실행되는 시스템 하드웨어와 소프트웨어의 관계를 정의
아키텍처 모델 (Architecture Model)	- View를 구성하는 모델 - 데이터흐름 다이어그램(Data Flow Diagram), 클래스 다이어그램(Class Diagram) 등
모델유형 (Model Kind)	- 아키텍처 모델링 유형에 대한 방식
아키텍처 근거 (Architecture Rationale)	- 설계된 아키텍처에 대한 논리적 근거
대응관계 (Correspondence)	- 아키텍처 뷰 사이의 대응관계



III. IEEE 42010과 IEEE1471의 비교

구 분	IEEE 42010	IEEE 1471
발표/승인	2011(발표)	2000(승인)
관심(Focus)	아키텍처 기술(Description), 아키텍처 프레임워크, 아키텍처 기술언어	아키텍처 기술(Description)
대상시스템	일반적인 시스템(ISO 15288) 및 소프트웨어(ISO 12207) 포함	소프트웨어 중심시스템에 국한
특징	아키텍처 기술, 프레임워크, 기술언어, Viewpoint에 대한 최소요건을 포함	시스템에 대한 표준 없음
